瑞芯微

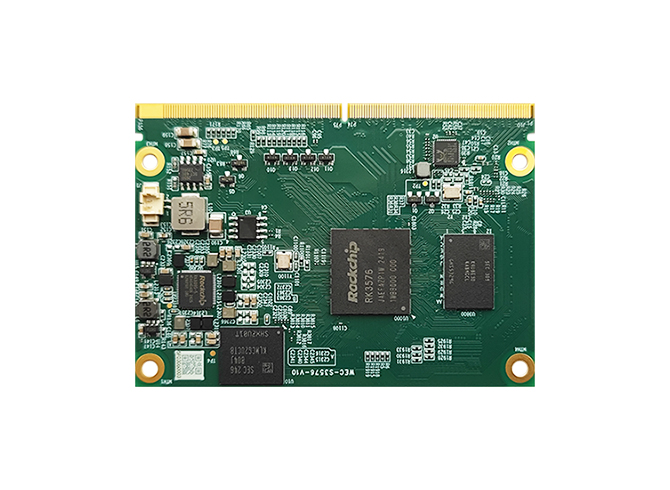

WEC-S3576

? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容

? 瑞芯微RK3576處理器，4核Cortex-A72+4核Cortex-A53

? SoC集成了的NPU可提供高達6 Tops的AI算力

? 支持LPDDR4x內存，最高達16 GB

? 支持HDMI, MIPI, eDP等多種顯示

?2路PEIe 2.0 ×1

? 4路USB，1路SATA 3.0

? 6路UART，23路GPIO

在線訂購

產品介紹產品規格外形尺寸技術規格書

本產品屬于杭州研智科技有限公司“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容。

采用瑞芯微RK3576處理器，4核Cortex-A72+4核Cortex-A53，SoC集成了的NPU可提供高達6 Tops的AI算力，支持LPDDR4x內存，最高達16 GB；eMMC存儲最高達256GB，支持HDMI, MIPI, eDP等多種顯示；2路PCIe 2.0 ×1；4路USB，1路SATA 3.0，6路UART，23路GPIO；支持工業級寬溫設計。

▇ 精靈系列核心板產品特點：

? 跨平臺兼容：精靈系列核心板兼容x86、ARM架構多個處理器平臺

? 接口兼容：精靈系列核心板均采用MXM接口

? 信號兼容：精靈系列核心板均按照統一的規則對管腳信號進行定義

? 提供高速IO：精靈系列核心板集成了FPGA芯片，可提供30+路高速IO（WEC-S3588除外）

同一塊底板可以適配全部精靈系列核心板。

產品型號	產品型號	WEC-S3576
SoC	SoC 型號	RockChip RK3576
	CPU	8核心ARM處理器，4核Cortex-A72 & 4核Cortex-A53
	CPU	主頻：A76 @2.2 GHz；A55 @1.8GHz
	NPU	AI算力：6 Tops @Int 8，支持int4/int 8/int 16/FP16/TF32混合運算
	GPU	ARM Mail G52 MC3，支持OpenGLES 1.1 、2.0 、3.2，OpenCL 2.1、 Vulkan1.2
	VPU	支持 4K @30fps 編碼，4K @120fps解碼
內存	類型	LPDDR4/LPDDR4X/LPDDR5，板載
內存	最大容量	16 GB
存儲	eMMC	eMMC 5.1，32/64/128 GB
	SATA	1路SATA 3.0，支持2.5' SSD/HDD
	PCIe	PCIe 2.0，支持NVMe SSD硬盤
	SD	1路SDIO, 支持SDMMC
顯示	eDP & HDMI	1路eDP 1.3，最大分辨率2560×1600 @60fps；或者1路HDMI 2.1，最大分辨率4K @60fps
	DP	2路
	MIPI DSI	4路MIPI DSI，最大分辨率1920×1080 @60fps
網絡	以太網	2路千兆網絡，10/100/1000 Mbps，RTL8211
I/O接口	USB	2路USB 3.0，2路USB 2.0
	PCIe	2路single-lane PCIe 2.0
	SATA	1路SATA 3.0
	SDIO	1
	UART	6
	GPIO	23
	I2C	4
	I2S	1，支持音頻接口
	PWM	3
	SPI	1
	ADC	2
	CAN	2
	Watchdog	支持
電源	類型	DC
電源	輸入電壓	9~12V
環境	工作溫度	商規：-10～60℃，工規：-40～85℃
	存儲溫度	-40～85℃
	工作濕度	10- 90% @ 40℃，無凝結
	存儲濕度	0- 95% @ 60℃，無凝結
操作系統	操作系統	Linux
幾何尺寸	外觀尺寸	82 ×58 mm
